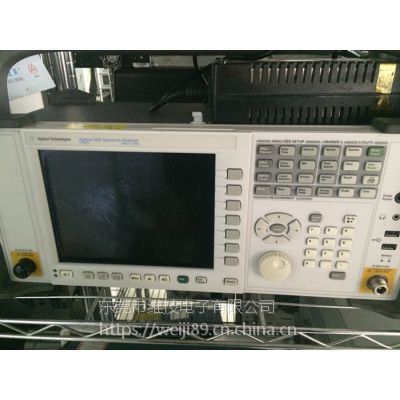

安捷伦/Agilent N1996A频谱分析仪  100KHz-3GHz

Agilent N1996A CSA 频谱分析仪

主要特性与技术指标

频率范围

· 频率范围：100 kHz 至 3 或 6 GHz

· 激励/响应套件：10 MHz 至 3 GHz 或 6 GHz

· 前置放大器至 3 GHz 或 6 GHz

性能

· -156 dBm/Hz 显示的平均噪声电平（DANL）

· +18 dBm 三阶截获（TOI）

· 0.5 dB 的总体幅值精度

小型设计

· 7.5 kg

· 电池使用时间长达 2 小时以上

特性

· 信道功率测量

· 可选的 AM/FM 调制分析

· 10% 可调整的 RBW 步进，范围从 10 Hz 到 200 kHz、250 kHz、300 kHz、1 MHz、3 MHz 和5 MHz，VBW，1 Hz 至 8 MHz

详细说明

安捷伦N1996A 频谱分析仪特点

***推出的Agilent CSA频谱分析仪主要面对以低成本为导向的测量用户, 如：大规模消费类电子产品的生产制造，电子工业类大学的教学实验室， 以及通信和广播电视的安装与维护等。 CSA是一款高性价比的频谱分析仪，基本定价低于1万美金。频率覆盖范围从100 kHz至 3 GHz 或 6 GHz。 CSA具有应用广泛和灵活，操作简便和互连的***性等特点。CSA的推出扩展了安捷伦公司在频谱分析仪低、中、高端市场的全面解决方案。巩固了其在全球电子测量领域的***优势。

应用的广泛性和灵活性

CSA可选择一个内置的VSWR（电压驻波比）电桥和跟踪信号发生器，可以方便地作为标量网络仪来使用，可以对滤波器、电缆、放大器等电子器件进行单端口和双端口测量。另外，CSA具有紧凑的结构设计，轻便的重量以及可使用电池操作，对于通信领域里的安装和维护工程师来说，都是一个的选择。CSA的硬件设计也***考虑到保护用户的投资，预留插槽为今后功能和性能的扩展提供了可用空间。

操作的简易性

为了使测试工程师更容易、更快捷地进行测量，CSA内置的测量帮助系统可以对测试步骤进行提示, 从而指导测试工作的完成。即使对频谱仪使用不是很熟悉和了解的用户，只需要很少的培训和进行简单的设置，同样也能够很好地、准确地完成测量工作。方便的自动调谐（auto-tune）、自动标尺(auto-scale)和自动耦合（auto-couple）功能让仪器自动地对测量参数进行优化设置，缩短测试过程。CSA 还具有同等价位中分辨率的显示器(8.4” XGA), 使得工程师和技术人员能够很容易读取到测量结果。

互连的***性

***的互连互通特性让CSA进行远端控制、数据传输和固化软件的升级都变得简单易行。比如给CSA安装新的固化软件，其操作就是从一个USB记忆棒下载文件给CSA这样简单。当需要进行自动化测试时，CSA可以通过100Base－T LAN 接口支持标准仪器编程指令（SCPI），这样不仅可以兼容已有的测试设备或系统，而且对将来系统的功能扩展和升级也提供了方便。CSA 也是安捷伦－开放式（Agilent－Open）项目的一部分，为将来方便地进行系统级的互同互联做好了准备。

安捷伦N1996A 频谱分析仪特性

·100 kHz – 3/6 GHz

·动态范围 (96 dBc)

·***的易用性

·无论身处何处，主要测量均可以便携方式进行

·用户可以高枕无忧地进行***测量

·自动化功能能够加速您的测量

·规范（初步）

-DANL：带前置放大器，在 10 Hz RBW 下典型值为-146 dBm（不带前置放大器为128dBm ）

-TOI：+18 dBm，额定值
