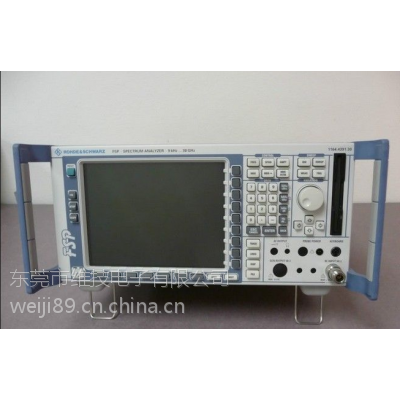

罗德与施瓦茨R&S FSP30频谱分析仪

全新的FSP产品系列将高端分析仪FSE和FSIQ的众所周知的优点系统地集成到中级分析仪中。

FSP树立了中端产品测量速度和***度的标准，它采用了高度集成的前端和全数字信号处理的后端,并与R&S的***ASIC相结合,是具有指标和高可靠性的产品.-FSP3：9KHz - 3GHz

FSP7：9KHz - 7GHz

FSP13：9KHz - 13.6GHz

FSP30：9KHz - 30GHz

FSP40：9KHz - 40GHz

—同档产品中屏幕

—分辨率带宽1Hz - 10MHz

—高选择性的数字和FFT滤波器

—准峰值检波器和EMI带宽

—接口：GPIB、Centronics、RS232C

—自动测量TOI、OBW、相位躁声和ACP（R）

—可在时域快速测量：最小扫描时间1μS

—可作TDMA信号测量的门控扫描

FSP是研发和生产的选择，在通用频谱仪的档次上，提供了最小的测量不确定度和优越的射频性能。基于全新且成熟的硬件平台，FSP的功能、性能、可靠性和实用性都非常出色。

◆ 频率范围：从20Hz开始，分别到3 GHz, 7 GHz, 13 GHz, 30 GHz和40 GHz

◆ 分辨率带宽：1 Hz 到10 MHz

◆ 显示平均本地噪声：-155 dBm (归一化到1 Hz)

◆ 相位噪声：-113 dBc (1 Hz) 在10 kHz偏移处

◆ 附加滤波器类型：

信道滤波器（100 Hz 到 5 MHz）和根升余弦（RRC）滤波器

FFT滤波器：1 Hz到30 kHz

标准EMI滤波器和准峰值检波器（quasi-peak）

◆ 总电平不确定度为0.5dB

◆ 支持三阶互调截断点（TOI）、邻信道功率（ACPR）、占用带宽（OBW）、互补累积分布函数（CCDF）和幅度概率分布函数（APD）测量

◆ 快速邻信道功率测量（时域）

◆ 每秒能进行80次测量（包括通过GPIB总线传输轨迹数据的时间）

◆ 可选配电子衰减器

◆ 提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）：GSM/EDGE, Bluetooth?, WCDMA/HSPA/TD-SCDMA, CDMA2000?/1xEV-DV/1xEV-DO, WLAN, …

特性

FSP的功能新颖、实用，其标准配制及包含很多功能

◆ 提供全方位的检波器选择：Max, Min-, Auto-Peak, Sample, RMS, Average, Quasi-Peak

◆ 信道/邻信道/快速邻信道功率测量：预置各种通讯标准

◆ 多载波邻信道功率测量：可以独立的设置载波间隔

◆ 邻信道/多载波邻信道功率测量：可以测量12个邻信道，支持保持功能

◆ 支持三阶互调截断点（(TOI)、占用带宽(OBW)、相位噪声、邻信道功率（ACPR）、AM调制深度测量

◆ 谐波失真测量

◆ 支持互补累积分布函数（CCDF）和幅度概率分布函数（APD）测量 (Y轴单位可以是%)

◆ 可编辑的限制线，并支持PASS/FAIL指示

◆ 分辨率带宽滤波器（RBW）特性：

*数字滤波器10 Hz 到100 kHz (1,2,3,5步进)

*模拟滤波器 300K Hz 到 10MHz (1,2,3,5步进)

*39种信道滤波器（100 Hz 到 5 MHz）

*根升余弦RRC滤波器(NADC, TETRA, 3GPP)

*EMI滤波器：200 Hz, 9 kHz, 120 kHz

*FFT滤波器：1 Hz到30 kHz

◆ 步进为10dB的衰减器设置（加选件FSP-B25之后步进为5dB）

◆ 可选配电子衰减器和预放

◆ 中频功率触发的灵敏度可达-50dBm（指的是混频器电平）

◆ 支持门限触发（Gated trigger）

◆ 提供各种标记点（Marker）选择：

*标记点支持相位噪声、n dB down / n dB up , 峰值表格（Peak list）、频率计数器(0.1 Hz in 30ms) 的显示。

◆ 可选配内置、支持功率扫描的跟踪源

◆ 可以控制外部源

◆ 支持通过外部混频器扩展频率范围，并且可以调节偏置

◆ 与HP859x/8566/8591E/71100C/71200C/71209C 兼容的GPIB指令集

◆ 与FSEx/FSIQ兼容的GPIB指令集

◆ 极快速GPIB控制模式下，可以支持列表扫描模式（List mode）

◆ 内置以太网接口（100 Base T）

◆ 21 cm 彩色SVGA TFT显示屏

◆ 分屏显示模式

◆ 基于Windows XP嵌入式操作系统

*测量结果易于归档

*支持远程桌面控制（Remote desktop）

*广泛的兼容性（支持各种打印机、网络设置）

◆ 提供多种接口：GPIB, RS-232-C, LAN, USB

◆ 支持VXI-11远程控制

◆ 提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）：

*Bluetooth

*GSM/EDGE

*3 GPP WCDMA, HSDPA, TD-SCDMA

*CDMA2000, 1xEV-DV, 1xEV-DO

*WLAN 802.11a (restricted OFDM spectrum)

*噪声系数和增益测量

*FM/PM/AM 解调测量

*相位噪声测量

*可以配备R&S功率探头NRP-Z11,Z21,Z22,Z23,Z24,Z51,Z55,Z91以及外部功率计R&S NRVD, HP EPM, HP 437B, HP438A 和功分器。
